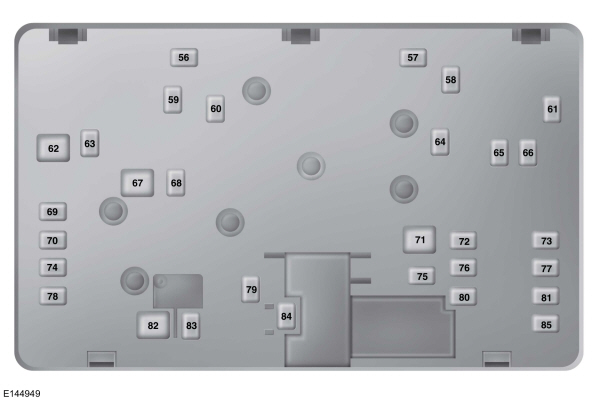

Stroomverdeelkast - onderkant

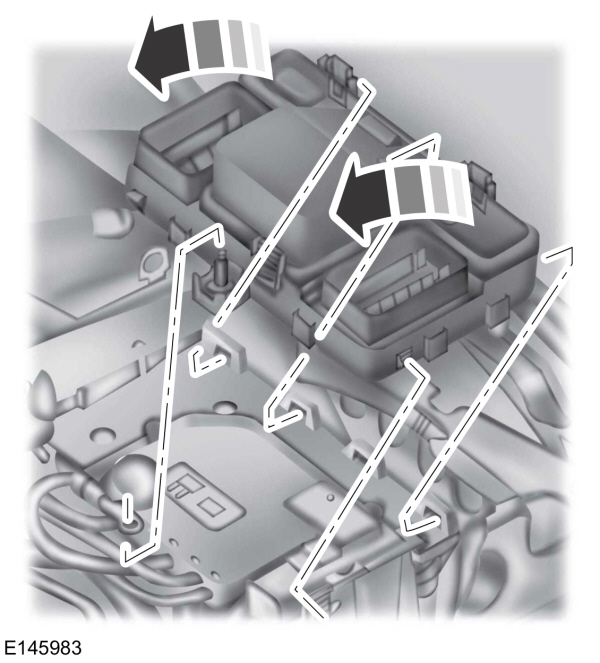

De zekeringen bevinden zich op de onderkant van de zekeringkast. Toegang
tot de onderkant van de zekeringkast:
- Maak de grendels aan beide zijden van de zekeringkast los.
- Til de zekeringkast aan de binnenzijde auto uit de houder.
- Verplaats de zekeringkast naar het midden van de motorruimte.
- Draai de zekeringkast aan de buitenzijde auto om bij de onderkant te
kunnen.
| Zekering- of relaisnummer
|
Ampèrage
|
Beschermd onderdeel
|
| 56
|
30 A
|
Brandstofpomp
|
| 57
|
20 A
|
Niet in gebruik (reserve).
|
| 58
|
-
|
Niet in gebruik.
|
| 59
|
40 A
|
Antiblokkeersysteem.
|
| 60
|
40 A
|
Elektronische ventilator.
|
| 61
|
40 A
|
Element verwarmde voorruit
linkerzijde.
|
| 62
|
50 A
|
Carrosserieregelmodule.
|
| 63
|
-
|
Niet in gebruik.
|
| 64
|
30 A
|
Niet in gebruik (reserve).
|
| 65
|
20 A
|
Voorkant verwarmde stoel.
|
| 66
|
40 A
|
Element verwarmde voorruit
rechterzijde.
|
| 67
|
50 A
|
Carrosserieregelmodule.
|
| 68
|
40 A
|
Verwarmde achterruit
|
| 69
|
-
|
Niet in gebruik.
|
| 70
|
30 A
|
Passagiersstoel.
|
| 71
|
60 A
|
Niet in gebruik (reserve).
|
| 72
|
-
|
Niet in gebruik.
|
| 73
|
20 A
|
Achterkant verwarmde stoel.
|
| 74
|
30 A
|
Module bestuurdersstoel.
|
| 75
|
-
|
Niet in gebruik.
|
| 76
|
20 A
|
Oliepomp transmissie.
|
| 77
|
30 A
|
Module klimaatregeling stoel.
|
| 78
|
40 A
|
Niet in gebruik (reserve).
|
| 79
|
40 A
|
Ventilatormotor.
|
| 80
|
-
|
Niet in gebruik.
|
| 81
|
40 A
|
Omvormer.
|
| 82
|
-
|
Niet in gebruik.
|
| 83
|
25 A
|
Ruitenwissermotor rechtsvoor.
|
| 84
|
-
|
Niet in gebruik.
|
| 85
|
20 A
|
Niet in gebruik (reserve).
|
M-type-zekering.J-type-zekering.
LESEN SIE MEHR:
Zekering- of relaisnummer
Ampèrage
Beschermd onderdeel
1
25 A
Ruitenwissermotor rechtsvoor.
2
-
Niet in gebruik.
3
15 A
Automatische ruitenwissers
(regensensor). Ruitenwisser van achterruit.
4
-
Relais aanjagermotor.
5
20 A
Extra voedingspunt achterkant
console.
6
-
Niet in gebruik.
7
20 A
Computer aandrijfregeling
8
20 A
Computer aandrijfregeling
9
-
Relais computer voor
motorregeling.
10
20 A
Extra voedingspunt bestuurder.
11
15 A
Computer aandrijfregeling
12
15 A
Computer aandrijfregeling
13
10 A
Computer aandrijfregeling
14
10 A
Computer aandrijfregeling
15
-
Rijd/start-relais.
16
20 A
Extra voedingspunt console.
17
-
Niet in gebruik.
18
10 A
Computer aandrijfregeling
19
10 A
Stuurbekrachtiging.
20
10 A
Koplampen.
Verlichtingsschakelaar.
21
15 A
Transmissieregelmodule. Oliepomp
transmissie. Omvormer van hybride elektrisch voertuig.
22
-
Niet in gebruik.
23
15 A
Dodehoekmonitor.
Achteruitkijkcamera. Adaptieve snelheidsregeling. Controlelamp
aanrijdingswaarschuwing. Module spanningskwaliteit. Sensor
luchtkwaliteit. Display in hemelbekleding.
24
-
Niet in gebruik.
25
10 A
Antiblokkeersysteem.
26
10 A
Computer aandrijfregeling
27
-
Niet in gebruik.
28
-
Niet in gebruik.
29
15 A
Elektronische accuregelmodule.
30
-
Niet in gebruik.
31
-
Niet in gebruik.
32
-
Niet in gebruik.
33
-
Niet in gebruik.
34
15 A
Elektrisch stuurslot.
35
15 A
Niet in gebruik (reserve).
36
15 A
Niet in gebruik (reserve).
37
-
Niet in gebruik.
38
-
Vacuümpomprelais.
39
-
Vacuümpomprelais.
40
-
Het brandstofpomp-relais.
41
-
Claxonrelais
42
-
Niet in gebruik.
43
-
Niet in gebruik.
44
5 A
Verwarmde sproeier.
45
5 A
Bewaking vacuümpomp.
46
10 A
Niet in gebruik (reserve).
47
10 A
Remschakelaar.
48
20 A
Claxon.
49
5 A
Luchtmassameter.
50
-
Niet in gebruik.
51
15 A
Regeling omvormersysteem.
52
15 A
Elektronische accuregelmodule.
53
10 A
Elektrisch verstelbare stoelen.
54
10 A
Elektrische koelpomp.
55
10 A
Elektrische airconditioning.
Zekering- of relaisnummer
Ampèrage
Beschermd onderdeel
1
-
Niet in gebruik.
2
7,5 A
Stoel met geheugen.
Onderrugsteun voor bestuurdersstoel. Elektrisch panoramisch
zonnescherm (alleen voor 5-deurs).
3
20 A
Bestuurdersportierontgrendeling. Tankklep ontgrendelen.
4
5 A
Niet in gebruik (reserve).
5
20 A
Niet in gebruik
(reserve).
6
10 A
Niet in gebruik (reserve).
7
10 A
Niet in gebruik (reserve).
8
10 A
Sirene alarminstallatie
9
10 A
Niet in gebruik (reserve).
10
5 A
Elektrische module kofferdeksel.
11
5 A
Combinatiemodule beveiliging.
12
7,5 A
Module integratie klimaatregeling
voor (klimaat- en radioregeling).
13
7,5 A
Stuurwielkolom.
Instrumentengroep. Diagnosestekker.
14
10 A
Elektronische regelmodule
HEV-accu. Gelijkstroom-omvormer.
15
10 A
Datalinkgateway.
16
15 A
Kinderslot. Ontgrendeling
kofferdeksel.
17
5 A
Sirene met afzonderlijke accu.
18
5 A
Contactslot. Drukknop
contactschakelaar.
19
7,5 A
Controlelamp deactivering
passagiersairbag.
20
7,5 A
Koplampregelmodule.
21
5 A
Interieurthermometer.
Luchtvochtigheidssensor.
22
5 A
Sirene voor voetgangers.
23
10 A
Vertraagde accessoirevoeding.
24
20 A
Vergrendelen-ontgrendelen.
25
30 A
Ruit bestuurdersportier. Spiegel
bestuurdersportier.
26
30 A
Ruit passagiersportier. Spiegel
passagiersportier.
27
30 A
Zonnedak.
28
20 A
Audioversterker.
29
30 A
Ruit achterportier
bestuurderszijde.
30
30 A
Ruit achterportier
passagierszijde.
31
15 A
Niet in gebruik (reserve).
32
10 A
Gps-module. Spraakbesturing
(SYNC). Informatie- en entertainmentdisplay.
Radiofrequentieontvanger.
33
20 A
Radio. Actieve volumeregeling.
34
30 A
Rijd/start-bus (zekering nr.19, 20,
21, 22, 35, 36, 37, stroomonderbreker).
35
5 A
Regelmoduul veiligheidssysteem
36
15 A
Automatisch dimmende
binnenspiegel. Module stoelverwarming achter.
Computergestuurde afdwaalmodule. Systeemmodule
rijstrookbewaking. Automatisch grootlicht.
37
15 A
Verwarmd stuurwiel.
38
30 A
Niet in gebruik (reserve).
Zekering- of relaisnummer
Ampèrage
Beschermd onderdeel
1
-
Niet in gebruik.
2
7,5 A
Stoel met geheugen.
Onderrugsteun voor bestuurdersstoel. Elektrisch panoramisch
zonnescherm (alleen voor 5-deurs).
3
20 A
Bestuurdersportierontgrendeling. Tankklep ontgrendelen.
4
5 A
Niet in gebruik (reserve).
5
20 A
Niet in gebruik
(reserve).
6
10 A
Niet in gebruik (reserve).
7
10 A
Niet in gebruik (reserve).
8
10 A
Sirene alarminstallatie
9
10 A
Niet in gebruik (reserve).
10
5 A
Elektrische module kofferdeksel.
11
5 A
Combinatiemodule beveiliging.
12
7,5 A
Module integratie klimaatregeling
voor (klimaat- en radioregeling).
13
7,5 A
Stuurwielkolom.
Instrumentengroep. Diagnosestekker.
14
10 A
Elektronische regelmodule
HEV-accu. Gelijkstroom-omvormer.
15
10 A
Datalinkgateway.
16
15 A
Kinderslot. Ontgrendeling
kofferdeksel.
17
5 A
Sirene met afzonderlijke accu.
18
5 A
Contactslot. Drukknop
contactschakelaar.
19
7,5 A
Controlelamp deactivering
passagiersairbag.
20
7,5 A
Koplampregelmodule.
21
5 A
Interieurthermometer.
Luchtvochtigheidssensor.
22
5 A
Sirene voor voetgangers.
23
10 A
Vertraagde accessoirevoeding.
24
20 A
Vergrendelen-ontgrendelen.
25
30 A
Ruit bestuurdersportier. Spiegel
bestuurdersportier.
26
30 A
Ruit passagiersportier. Spiegel
passagiersportier.
27
30 A
Zonnedak.
28
20 A
Audioversterker.
29
30 A
Ruit achterportier
bestuurderszijde.
30
30 A
Ruit achterportier
passagierszijde.
31
15 A
Niet in gebruik (reserve).
32
10 A
Gps-module. Spraakbesturing
(SYNC). Informatie- en entertainmentdisplay.
Radiofrequentieontvanger.
33
20 A
Radio. Actieve volumeregeling.
34
30 A
Rijd/start-bus (zekering nr.19, 20,
21, 22, 35, 36, 37, stroomonderbreker).
35
5 A
Regelmoduul veiligheidssysteem
36
15 A
Automatisch dimmende
binnenspiegel. Module stoelverwarming achter.
Computergestuurde afdwaalmodule. Systeemmodule
rijstrookbewaking. Automatisch grootlicht.
37
15 A
Verwarmd stuurwiel.
38
30 A
Niet in gebruik (reserve).
